Отладочные наборы



Разработка нового устройства обычно начинается не с покупки специализированного процессора и разработки собственной платы, а с апробации целевых алгоритмов и задач на макете или прототипе. Большая часть процессоров MALT имеет реализацию на ПЛИС, снабжены быстрой внешней памятью DDR2/3/4, привычным набором высокоскоростных интерфейсов Eth/PCIe/SATA, в рамках совместной работы мы готовы предоставить разработчикам полнофункциональный прототип MALT-C или MALT-D, который позволит отладить ваше ПО в реальном окружении и достаточно точно представить, как будет выглядеть и какие характеристики будет иметь законченное устройство.



В качестве отладочных средств мы используем популярные решения на основе ПЛИС Xilinx с оригинальными прошивками нашей разработки. Такие платы доступны на рынке, надежны и хорошо известны разработчикам. Этот подход имеет два основных преимущества по сравнению с отладочными средствами на специализированных СБИС: более низкая цена и разумные сроки поставки. Мы стараемся постоянно поддерживать на складе представленные отладочные наборы.



Свяжитесь с нами, чтобы получить отладочный набор MALT!











Попробуй MALT онлайн!



MALT_SW - это онлайн-компилятор и инструмент отладки, который позволяет вам компилировать исходный код и выполнять его онлайн в виртуальной среде, в которой все реальные аппаратные компоненты системы MALT имитируются c помощью программных сущностей с максимальным сходством основных характеристик. В MALT_SW поддерживается программная среда, основанная на программном обеспечении GNU и дополненная системными библиотеками, специфичными для системы MALT.

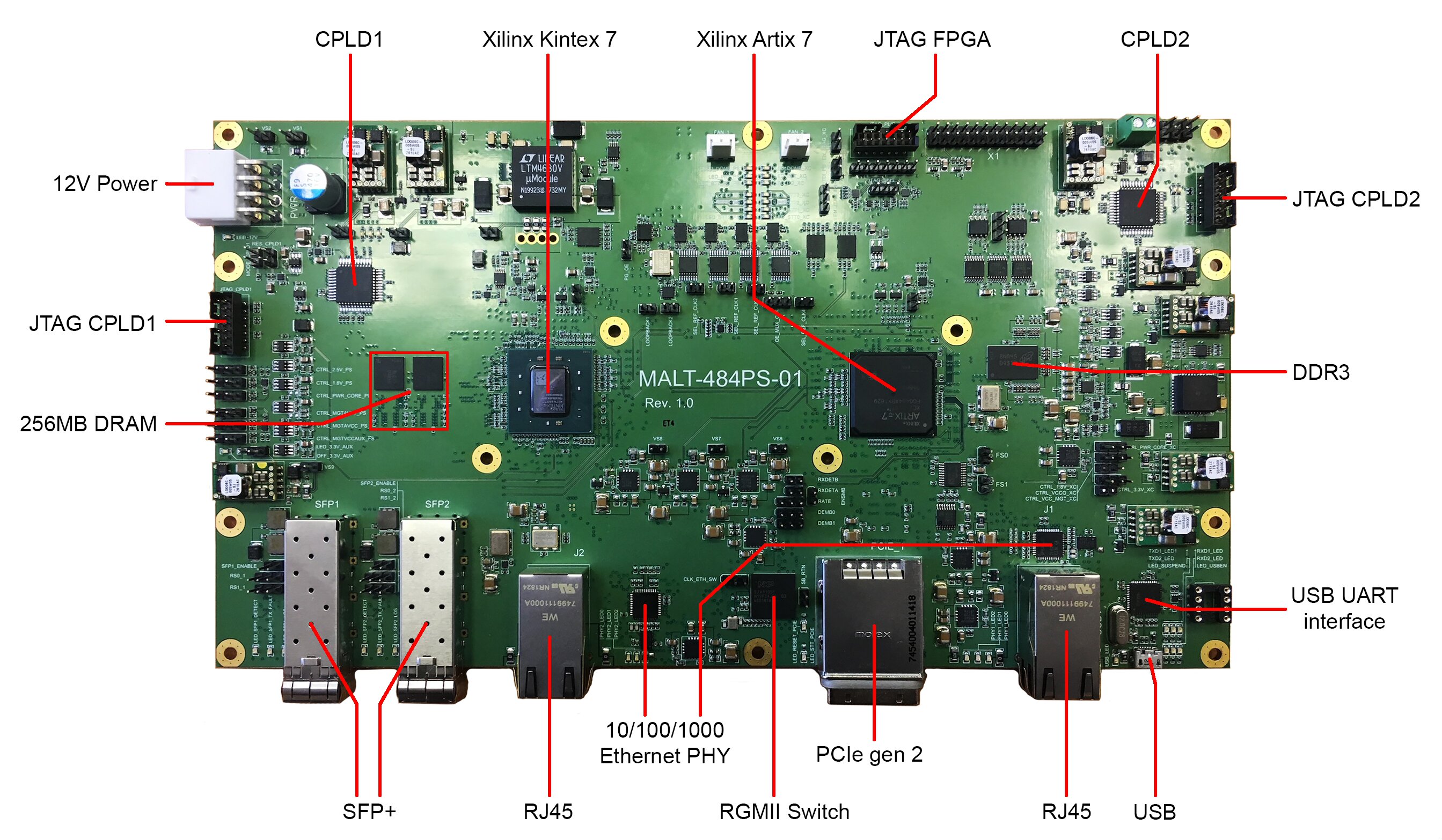

Отладочная плата для процессора MALT



Плата на основе ПЛИС Kintex7 компании Xilinx с реализованным в нем прототипом процессора MALT-C v2 и предназначен для освоения аппаратно-программных средств процессора и отладки системного и прикладного программного обеспечения и макетирования конечных устройств. В ПЛИС размещены 4 универсальных процессорных RISC-ядра, работающих на частоте 75 МГц и 8 специализированных вычислительных ядер, работающих на частоте 50 МГц. В ПЛИС реализованы все периферийные интерфейсы процессора MALT-C v2, включая Ethernet. Дополнительно на плате размещен интерфейсный ПЛИС семейства Artix7 для реализации дополнительных каналов Ethernet, PCIe Gen2, DDR3. Также отладочный модуль оснащён MII/RGMII Ethernet коммутатором. Размеры модуля 150х275 мм.











Прототип MALT-C на Xilinx VCU108



Комплект основан на ПЛИС Xilinx XCVU095-2FFVA2104E. Предлагает пользователю 9 универсальных ядер, объединенных в 3 линейки. 2 линейки по 4 вычислительных ядра и одна с управляющим ядром. В состав прототипа входят 96 SIMD процессорных элементов, сгруппированных в три кластера по 32 элемента. Ядра функционируют на частоте 100 МГц, кластеры процессорных элементов - на частоте 80 МГц, коммуникационная шина - на частоте 200 МГц. Доступна внешняя память типа DDR4 или RLDRAMIII, интерфейсы Eth, PCIe, COM, JTAG.

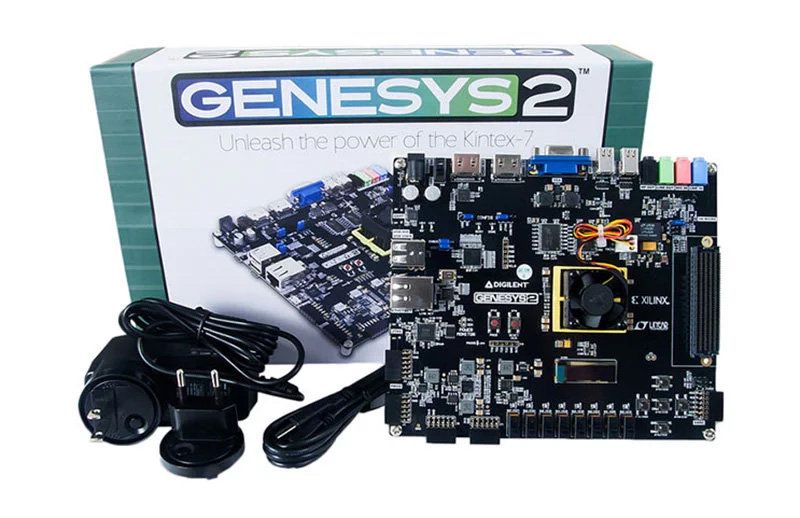

Прототип MALT-D на Digilent Genesys 2



Комплект основан на ПЛИС Xilinx XC7K325T-2FFG900C. Предлагает пользователю 29 универсальных процессорных ядер, объединенных в 5 линеек, из которых 4 линейки по 7 служебных ядер и одна с управляющим ядром. Ядра функционируют на частоте 100 МГц, коммуникационная шина - на частоте 200 МГц, контроллер памяти - на частоте 100 МГц. Доступна внешняя память типа DDR3 на частоте 800 МГц, интерфейсы Eth, COM, JTAG.













Прототип MALT-D на ROSTA RC-47



Комплект основан на четырех ПЛИС Xilinx XC7V585T-1FFG1761C. На одном ПЛИС реализовано 80 универсальных процессорных ядер, объединенных в 9 линеек, из которых 8 линеек содержат по 10 ядер и одна с управляющим ядром. Ядра функционируют на частоте 100 МГц, коммуникационная шина - на частоте 200 МГц, контроллер памяти - на частоте 100 МГц. В качестве внешней памяти используется RLDRAMIII на частоте 500 МГц, по четыре канала на ПЛИС, по 64 МБайт на канал. Доступен интерфейс PCIe Gen2.
